真空滲碳爐與常規(guī)滲碳爐有何區(qū)別？
2017-09-14

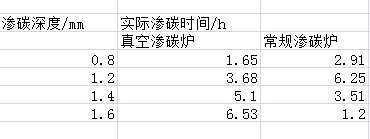

常規(guī)滲碳工藝溫度受到爐子性能的影響，最高使用溫度被限制在950℃以內，然而真空滲碳爐技術的改善可以將最高使用溫度提高到1050℃。由于滲碳時碳的擴散系數隨著溫度的提高而加快，滲碳速度可以大幅度提升，使獲得同樣滲碳深度的時間大大縮短，有利于提高生產效率和降低生產成本。常規(guī)和真空滲碳的典型工藝的比較見下表：
采用AISI8620鋼制造重載傳動齒輪，進行同溫度常規(guī)滲碳和真空滲碳達到同樣有效硬化層深度試驗比較見下表：
可以看出，為了達到同樣的滲碳硬化深度，不僅真空滲碳較常規(guī)滲碳節(jié)約74min(生產周期僅為常規(guī)82%)，而且齒輪經過真空滲碳氣淬硬化后表面仍可保持金屬本色，沒有內氧化發(fā)生，變形大幅度減小，為滲碳后期的磨削加工節(jié)省了難度和時間，質量水平和使用可靠性成倍提高。
大量試驗數據證明，常規(guī)滲碳爐難以解決的深層滲碳質量欠佳的問題，低壓滲碳工藝技術其優(yōu)越性表現(xiàn)的十分顯著，為廣大用戶所接受。
熱點評論
我來說兩句
